WCH35X产品说明书

PCI串口/并口扩展卡

快速安装指南

一、产品简介
采用PCI总线接口，可用于具有PCI插槽的电脑上。随着电脑技术的发展，越来越多的电脑主板不再集成串口或并口，通过安装西霸串口卡或并口卡产品，能够为电脑扩展出串口或并口，向并口，异步串口支持半双工收发自动切换，支持最高4Mbps的通讯波特率。在具有PCI插槽的电脑上扩展出串口或并口，可适用于POS机，串口或并口打印机，串口键盘，密码键盘，串口LED显示器，刷卡机，工业自动化控制等串口设备。

二、功能与规格参数

概述
·易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows11,10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系统

PCI界面

完全符合PCI总线规范Rev2.3
支持PCI电源管理模式
支持PCI IRQ共享功能，为增加更多扩展卡节约资源
适用于FG-PMT05B系列产品

串口界面

完全独立的两个异步串口，兼容16C450、16C550 及16C552 并且有所增强。

支持5、6、7 或者8个数据位以及1 或者2 个停止位。

支持奇、偶、无校验、空白0、标志1等校验方式。

可编程通讯波特率，支持115200bps 以及最高达4Mbps的通讯波特率。

内置16 字节的FIFO先进先出缓冲器，支持4 个FIFO 触发级。

支持MODEM调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，由75232芯片转成RS232电平。

支持硬件流控制信号CTS 和RTS自动握手和自动传输速率控制，兼容TL16C550C。

支持串口帧错误检测、支持Break 线路间隔检测。

支持全双工和半双工串口通讯。

通过跳线可设置可设置串口第1脚供电功能（+5V，+12V，具体支持供电方式参见产品规格表）

并口界面

支持SPP、Nibble、Byte、PS/2、EPP、ECP 等IEEE1284并口/打印口工作方式。

支持双向数据传输，支持最高达2M 字节/每秒的传输速度

三、跳线设置
串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电。跳线出厂默认设置为原串口信号功能，在跳线旁标注+5V,CD,+12V为串口第一针供电，（另一种跳线旁标注+5V，RI,+12V为串口第九针供电）请在连接串口设备前，确认设备使用的供电需求方式，以免跳线设置错误，造成系统或设备损坏。

四、驱动安装

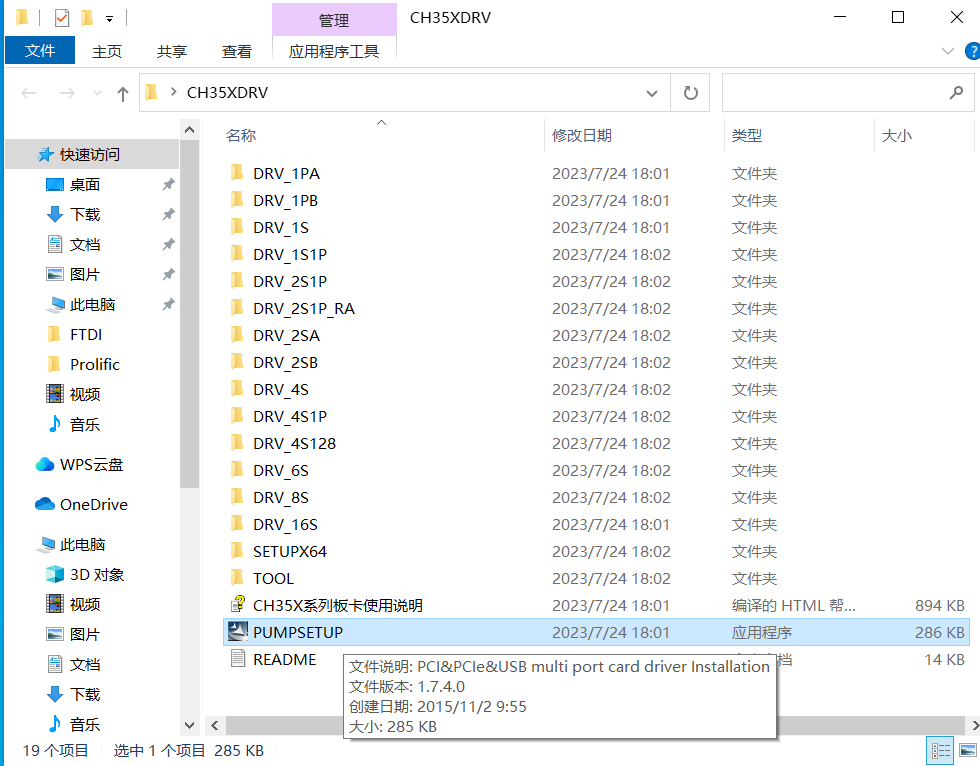

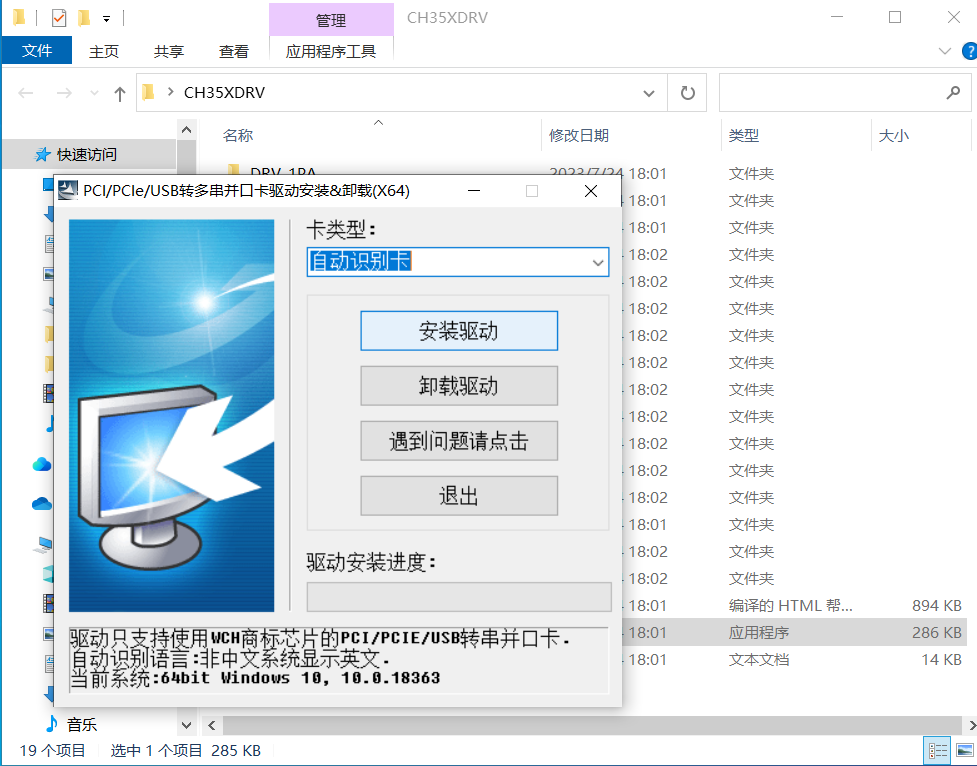

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开WCH目录，打开CH35X目录，打开操作系统对应的安装目录，如Windows，双击运行PUMPSETUP.exe文件，选择自动识别卡，点击安装驱动按钮，安装程序自动复制驱动文件，完成后如下图所示，点击Exit退出安装程序。

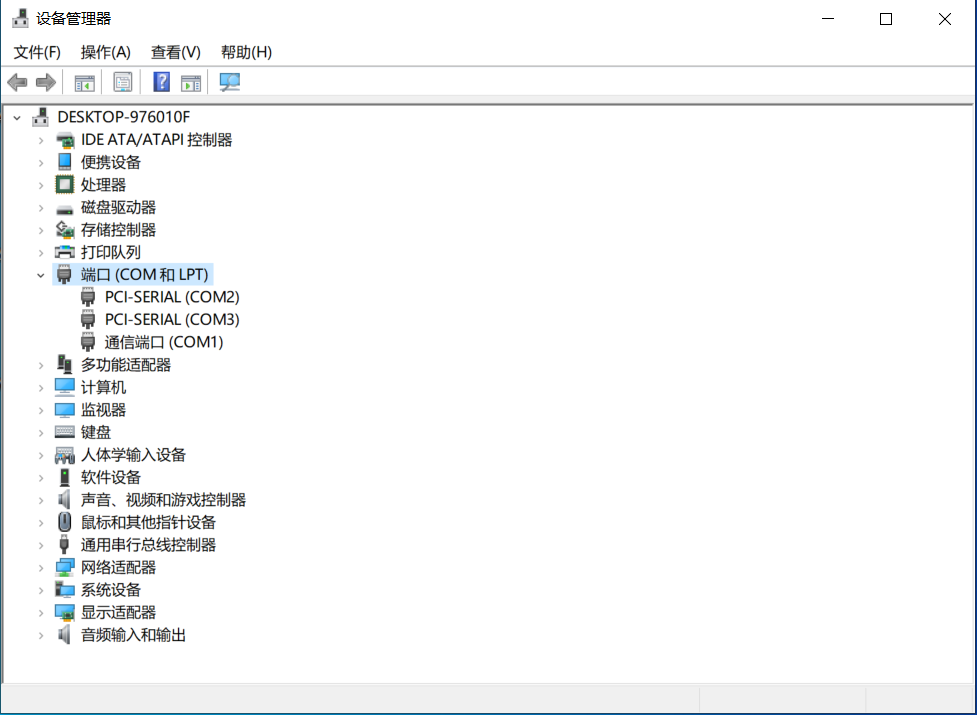

安装完成后，在设备管理器下端口可看到新增加的串口或并口，如下图新增加COM2与COM3。

一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux安装请参阅相应目录下的PDF或TXT文档。

五、更新驱动程序与驱动下载

驱动下载：

六、驱动程序安装校验

驱动程序安装完成后，请在设备管理器查看串口或并口安装情况，如上图中安装了一片2串口扩展卡，端口（COM和LTP)下新增COM2,COM3。其他型号产品检验方式相同。

七、串口/并口端口参数设置驱动程序安装校验

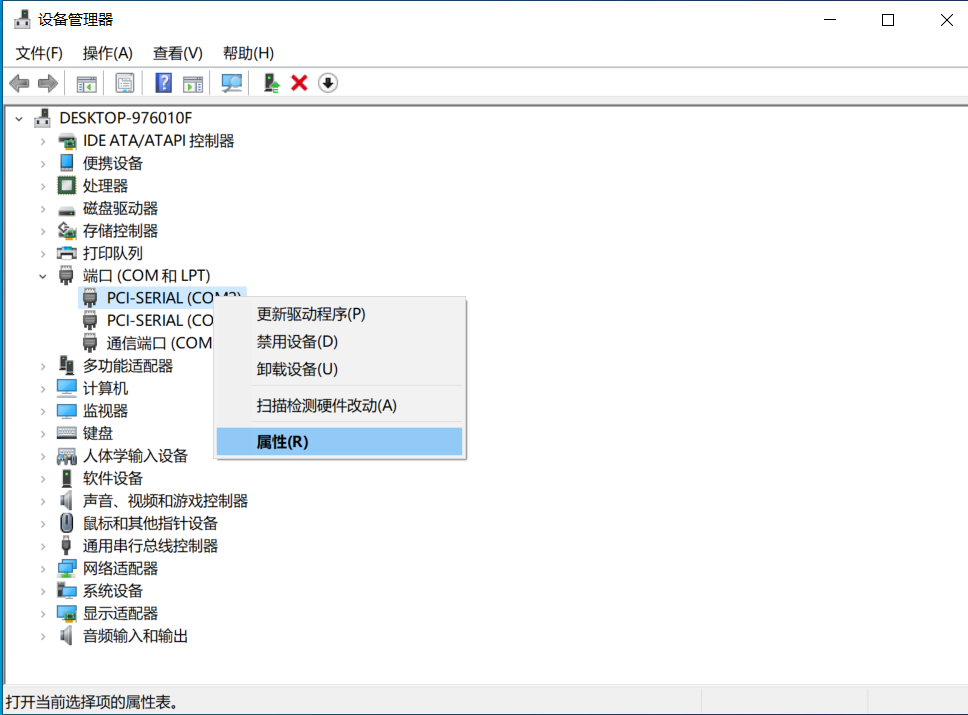

在设备管理器下，打口端口，鼠标右键点击相应的串口选 项，如“PCI-Seriall(COM2)”，点击属性。

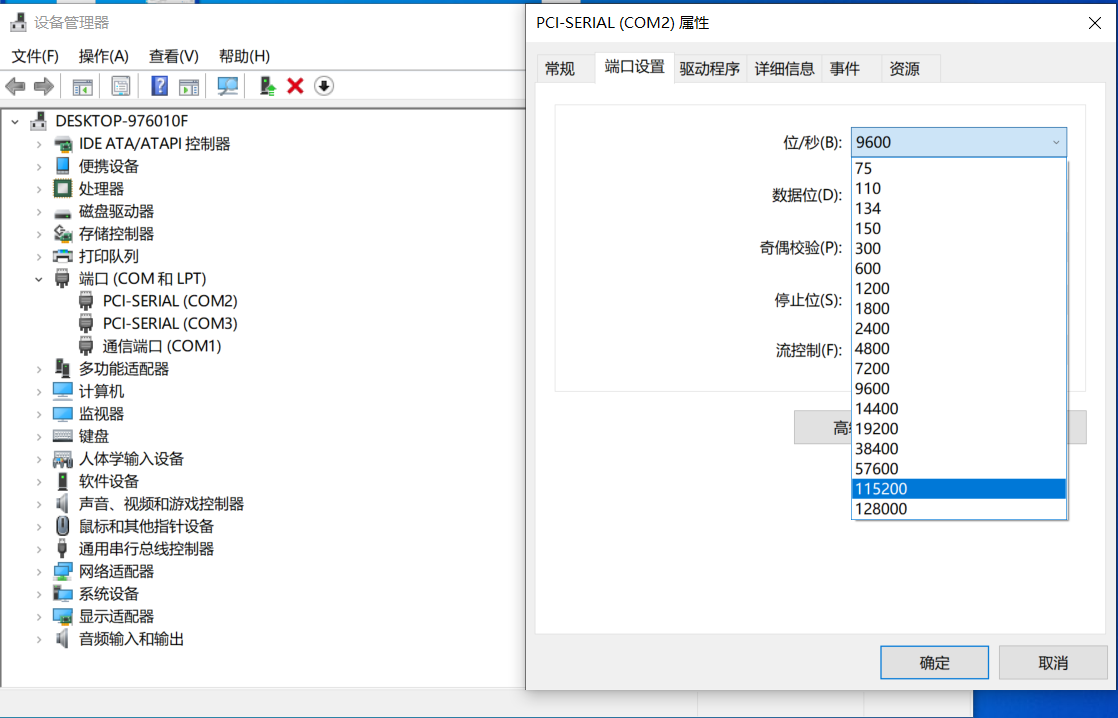

在端口设置里可以设置串口参数，如波特率，数据位，停止位，奇偶检验，流量控等参数，如下图所示。设置波特率时请参照连接设备的要求，一般需要把参数率设置为同一参数，才能保证串口传输正确。

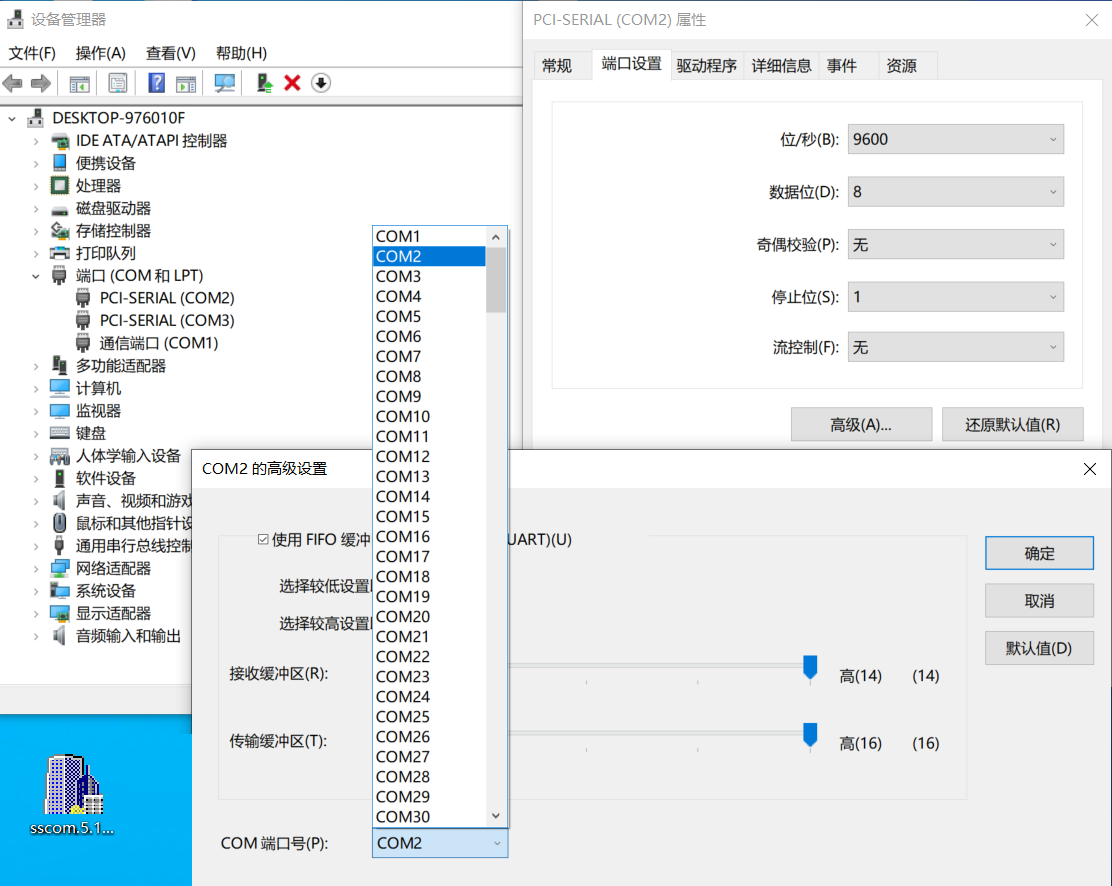

在端口设置页点高级(A)...按钮，进入COM口的高级设置选项，可以更改端口号，可以调整FIFO缓冲区的大小。
