Mini PCIe MCS99XX系列产品说明书
适用于E1-MPE9901-2S1P(2串口1并口）E1-MPE9904-4S（4串口）等型号
一、产品简介
适配卡采用了Mini PCI-e插槽设计，旨在用于工控机、单板机等含有Mini PCIe接口插槽的工业设备上使用，可以极力解决设备空间紧凑问题，适配卡可扩展出串口或并口。
二、功能与规格参数
概述
· 兼容PCIe 2.0 Gen 1，x1界面，双向单工，每个方向2.5 Gbps，易于安装，系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡
·支持Windows11, 10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系统
串口界面
·符合工业标准16C550
·芯片内建256byte的缓存
·每个串口数据传输率可达256Kbps(具体传输率参见产品规格表）
·串口数据位：5，6，7，8
·停止位：1，2
·奇偶校验：None，Even，Odd，Space，Mark
·通过跳线可设置可设置串口第1脚或第9脚供电功能（+5V，+12V，部分型号适用）
并口界面
·符合IEEE1284并口界面标准
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·数据传输率可达到1.5Mbps
·芯片内建256byte的缓存
三、驱动安装

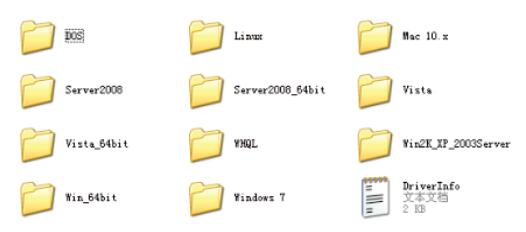

安装好串口卡后，重启电脑，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，把驱动光盘放到CD中，打开光盘，打开Asix
(或MOSCHIP）目录，如下图：

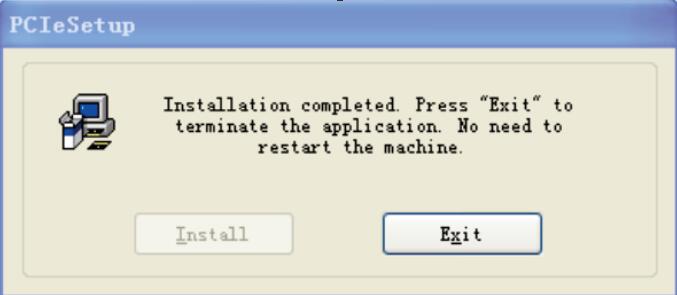

打开操作系统对应的安装目录，以XP(32位）系统为例，打开WINXP_Server2003目录，打开Windows32bit目录，点击运行SthSetup.exe,运行
该文件，在弹出的界面，点击Install，安装程序自动复制驱动文件，完成后如下图所示，点击Exit退出安装程序。(如对应操作系统内没有安装文
件，请查看WHQL目录）
一般情况下，系统会自动找到新的硬件，并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序，请手动在设备管理器里刷新
硬件，然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Ｗindows操作系统安装方法与Windows XP相同。
Linux与DOS安装请参阅相应目录下的PDF或TXT文档。
四、更新驱动程序与驱动下载
最新的驱动程序请在下面网站下载：
https://yunpan.360.cn/surl_yvR4M4mR4g9点击下载 五、驱动程序安装校验

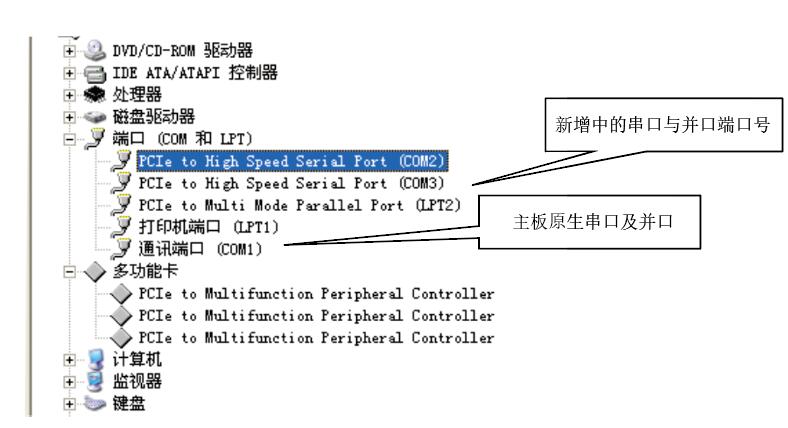

串口卡或并口卡安装好驱动后，请在设备管理器中查看串口卡安装情况，如下图中的COM2和COM3,此系统中安装了PCIe2串1并扩展卡，
主板原生带COM1,新增加的串口为COM2与COM3,并口新增端口为LPT2.如下图所示：
六、串口端口参数设置

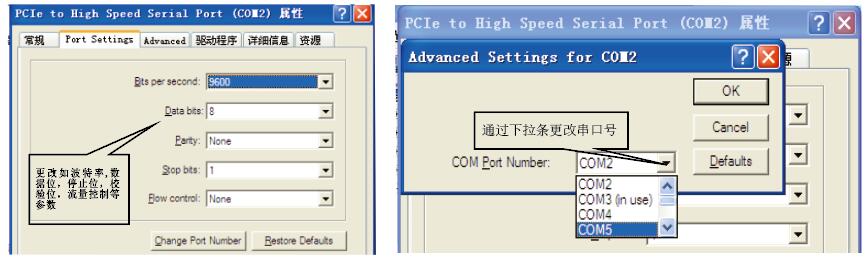

右键点击相应的串口选项，如"Pcie to High SPeed Serial Port(COM2)", 单击属性，在高级选项标签里可以更改COM端口号，例如把COM2更改为
COM4。在Port Setting内可以设置串口参数，比如波特率、数据位、停止位、校验位、流量控制等参数，参见下图：
设置波特率时请参考设备波特率传输要求，设备端或应用软件必须与电脑端口波特设置一致，才能确保数据正确传输
