功能与规格参数：

采用4个 Renesas 瑞萨(原NEC)720202 USB 3.0主控 IC

PCI-Express 2.0 4-Lane (x4) 界面

总线最大带宽可达20Gbps

符合PCI-ExpressV2.0规范

支持PCI总线电源管理界面 Revision 1.2

符合USB3.0超速规范1.0版

符合Intel's Extensible Host Controller Interface (xHCI) 规范 Revision 1.0

最高传输率高达5Gbps，远高于USB2.0的480Mbps，高达10倍;

向下兼容USB2.0、USB1.1、USB1.0

更加強大的电源供給: 8A

內置5PIN SATA电源接口，可以连接主机电源5V供電，对于使用高品质主机电源的机器，更加充足稳定提供动力，保障设备稳定运行

4组USB接口均设有ESD静电保护芯片

支持USB热插拔功能，即插即用

支持台式机标准铁片和短铁片

Microsoft WHQL认证驱动程序，支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系统及Server 20012 2008 R2 64位操作系统，Linux免驱

*为部分产品具备的功能或规格尺寸，部分型号的产品必须外接大4PIN或SATA15PIN电源才能使用连接设备工作。

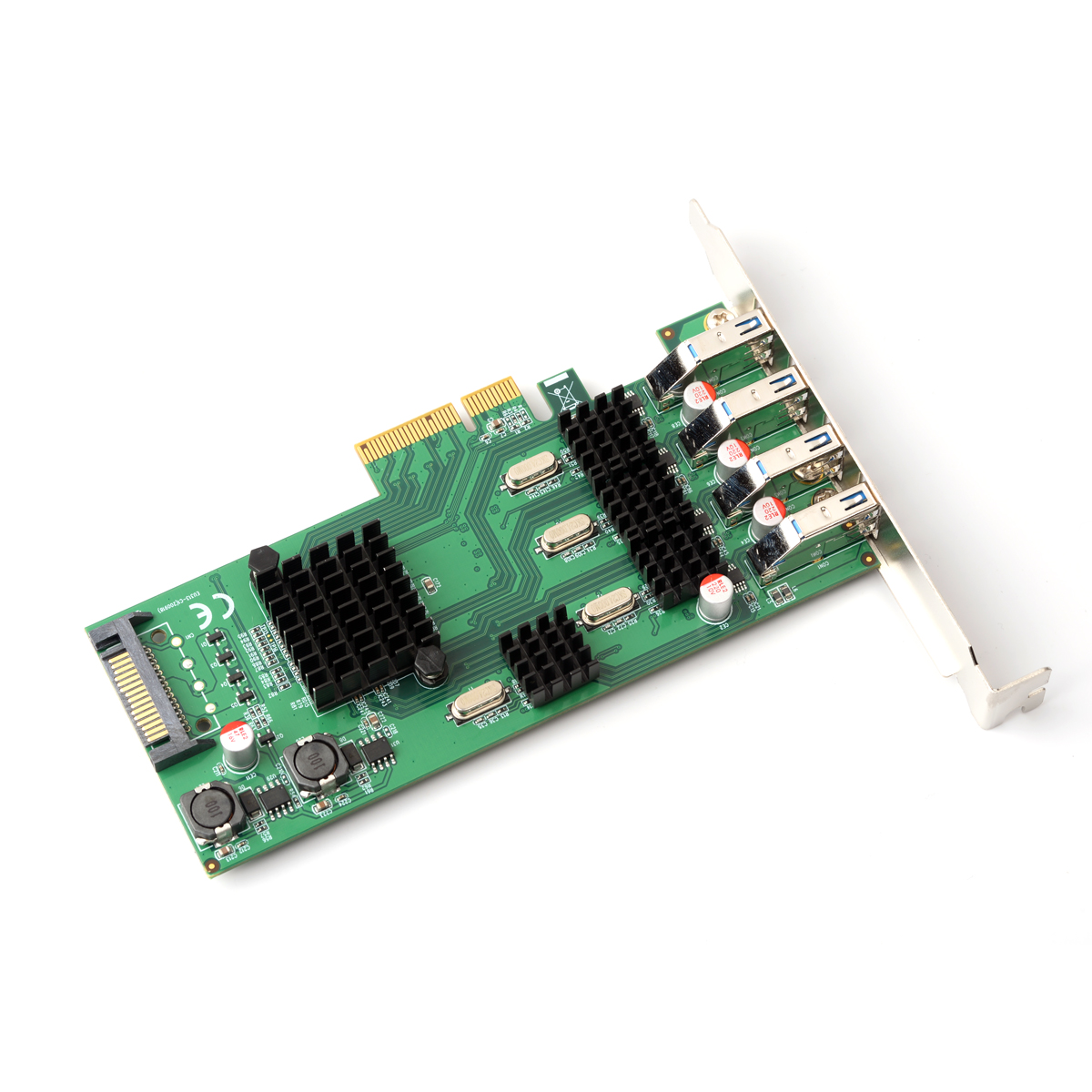

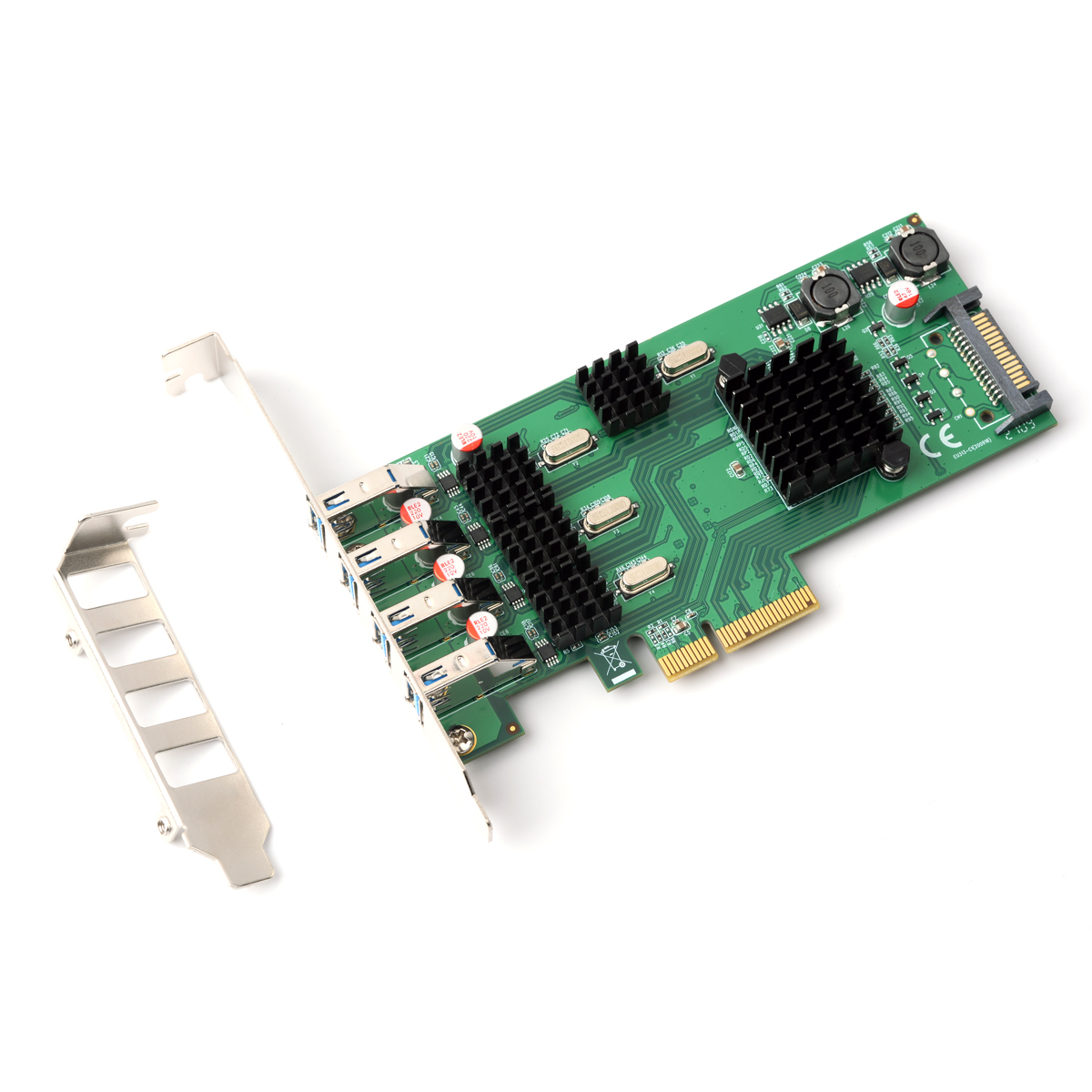

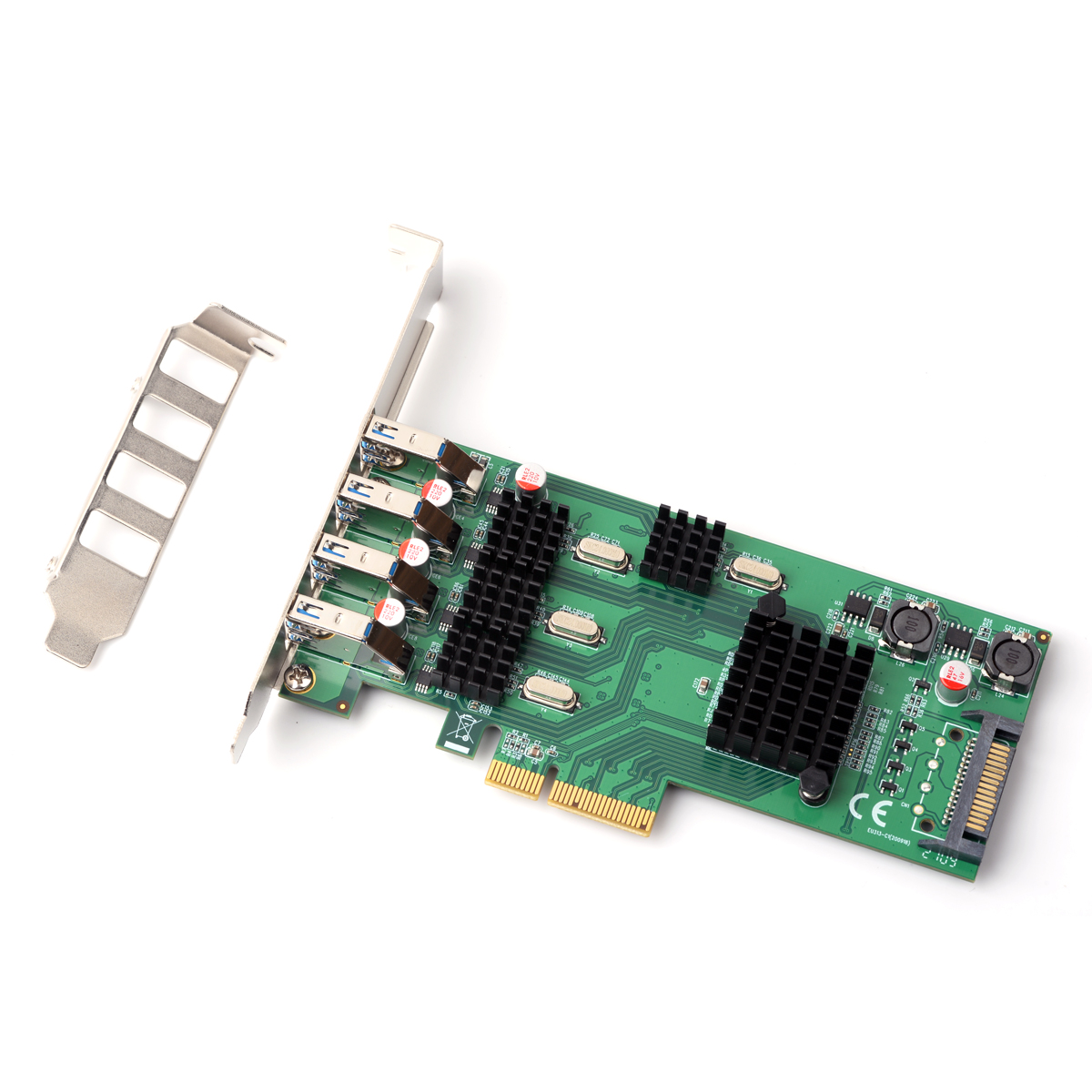

E3-PCE202-4IA (FG-EU348N) E-PCE201A-4IA (FG-EU348D)

PCI-Express 4口独立单通道USB3.0扩展卡

说明手册

 一、产品简介：

本产品为4口独立通道的USB3.0扩展卡，板载4个USB3.0由4个独立的USB3.0芯片输出，西霸PCI-ExpressUSB 3.0扩展卡符合通用串行总线3.0标准Ver 1.0 ，符合PCI Express Gen2协议，其数据传输率高达5Gbps，十倍于USB2.0的480Mbps，能兼容USB2.0和1.1标准，USB3.0的设备可以直接在USB2.0接口上使用，USB2.0的设备也可以直接在USB3.0接口上使用。支持包括U盘，USB移动硬盘, MP3, 外置光驱，数码相机，手机，摄像头，平板电脑等各类USB设备。

二、功能与规格参数：

采用4个 Renesas 瑞萨(原NEC)720202 USB 3.0主控 IC
PCI-Express 2.0 4-Lane (x4) 界面,符合PCI-ExpressV2.0规范【E-PCE202-4IA (FG-EU348N)】
PCI-Express 3.0 2-Lane(x2)界面,符合PCI-ExpressV3.0规范 【E-PCE201A-4IA (FG-EU348D)】
支持PCI总线电源管理界面 Revision 1.2
符合USB3.0超速规范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 规范 Revision 1.0
最高传输率高达5Gbps，远高于USB2.0的480Mbps，高达10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:8A 【E-PCE202-4IA (FG-EU348N)】18A【E-PCE201A-4IA (FG-EU348D)】
內置5PIN SATA电源接口，可以连接主机电源5V供電，对于使用高品质主机电源的机器，更加充足穩定提供动力，保障设备稳定运行
4组USB接口均设有ESD静电保护芯片
支持USB热插拔功能，即插即用
支持台式机标准铁片和短铁片
Microsoft WHQL认证驱动程序，支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系统及Server 20012 2008 R2 64位操作系统，Linux免驱

*为部分产品具备的功能或规格尺寸，部分型号的产品必须外接大4PIN或SATA15PIN电源才能使用连接设备工作。

三、驱动安装

在电脑安装好USB3.0扩展卡后，开启主机，系统会自动检测到新硬件，并弹出驱动安装界面，请点击取消，按下面步骤进行操作。

1.把驱动光盘插入光驱中。（假设光驱在电脑的盘符为D:）
2.打开驱动光盘，打开目录 D:\Renesas\uPD72020x\
3.双击运行 “setup.exe”
4.驱动程序安装向导运行，请依照屏幕的安装提示完成驱动程序的安装。系统会找到新的硬件，并完成相关的驱动安装。如果无法自动安装驱动，请手动在设备管理器里刷新硬件,然后弹出的安装界面选择自动安装即可。

四、更新驱动程序与驱动下载:

驱动下载：

请点击下载图标下载：

五、驱动安装校验：

校验驱动程序是否安装正确，首先打开设备管理器，在通用串行总线控制器里查看到4组:

Renesas Electronics USB 3.0 Host Controller

Renesas Electronics USB 3.0 Root Hub

六、适用产品：

本快速安装手册适用西霸以下产品:
FG-EU348N
* ESD数据保护参数：
IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)
IEC61000-4-4(EFT)40A(5/50ns)
IEC61000-4-5(Lightning)5A(8/20μs)
