产品介绍
本款PCI-Express 2.0/3.0 USB3.1板卡符合通用串行总线3.1规范v1.0和PCI Express 3.0/2.0规范。USB 3.1速度为10 Gbps全双工模式,是USB 3.0 (5 Gbps) 的2倍，向下兼容USB 3.0 (5 Gbps) 及USB2.0高速(480 Mbps)、全速(12 Mbps)、和低速(1.5 Mbps)模式。当台式电脑需要更大的容量，以及与USB设备（如外部硬盘驱动器,固态硬盘(SSD),光驱,高清晰度摄像机等）连接需要更高的数据传输速度时，本产品是您最佳的选择。
规格参数
通用参数
· 基于祥硕 USB3.1 主控芯片
· 符合英特尔xHCI v1.1 规范

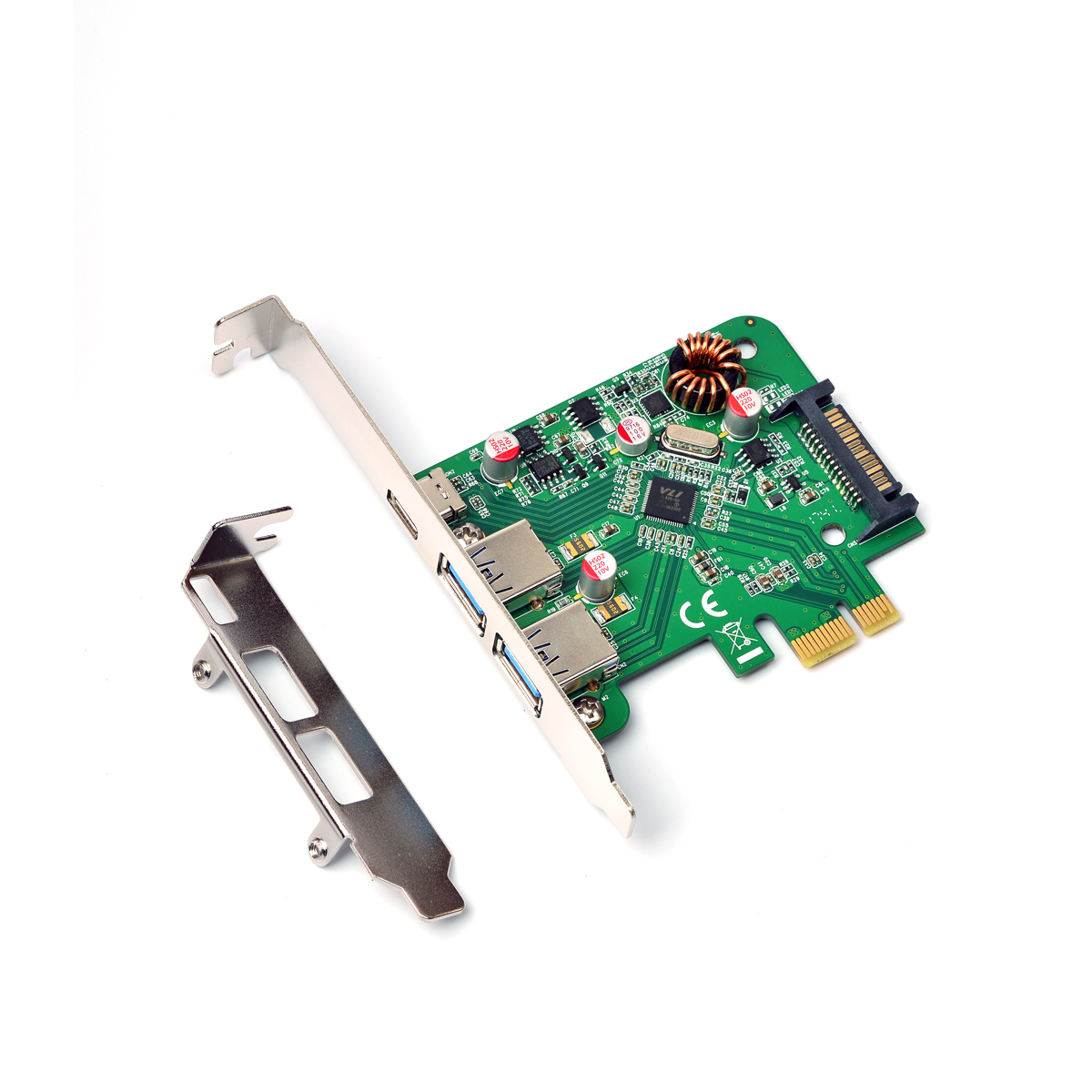

· 支持标准铁片及短型铁片
· 支持Windows 7/8/8.1/10 32位/64位操作系统
PCI-Express 插槽
· 支持PCI-Express 2.0 2-Lane(x4) / PCI-Express 3.0 1-Lane(x1)界面
· 支持PCI总线电源管理规范 v1.2
USB 界面
· 符合通用串行总线 3.1 规范 v1.0
· USB 3.1(10 Gbps) 接口,向下兼容 USB3.0 (5 Gbps), USB 2.0 高速 (480Mbps), 全速 (12Mbps) 及低速(1.5Mbps) 界面
· 支持所有兼容USB数据传输类型
· 支持所有兼容USB外围设备(如:键盘、鼠标、显示器、游戏柄等)
· 支持USB设备热拔插
· 内置电源给USB接口供电.
包装明细
请仔细检查包装是否包含以下项目，如果有任何损坏或缺少的项目，请尽快联系经销商解决：
· PCI-Express USB3.1 板卡 x 1
· 驱动光盘 x 1
· 使用说明书 x 1
系统要求
· 主板至少要有一个可用的PCI-Express 1.0/2.0/3.0 的x4,x8或x16插槽,推荐 使用PCI-Express 2.0/3.0 插槽可以支持超高速USB3.1 10Gbps带宽
· 有一个可用的操作系统
· 一个可用的光驱
硬件安装
1. 关闭计算机及所有与计算机连接的外部设备，并断开计算机电源。
2. 参考计算机说明书打开机箱盖
3. 找到一个可用的PCI Express插槽（最好是PCI Express 2.0 / 3.0插槽）并去
除插槽保护托。
4. 小心将本产品插入PCI Express插槽,并用螺丝将本产品锁紧到机箱支架,使其
固定。.
5. 将PC电源电源接口插到本产品供电口(部分型号无需供电), 并装上计算机机箱
盖
6. 确认安装没问题之后开打计算机电源。
驱动安装
Windows驱动安装
1. 启动电脑然后插入驱动光盘到光驱中，假设光驱的盘符是D:\.
2. 转到以下目录: D:\Asmedia\ASM3142\
3. 双击 “setup.exe” 文件
4. 安装向导将引导您完成安装过程，按照屏幕上的指令，直到安装完成。
验证驱动安装
如果要验证驱动程序是否已经正确安装，请确保Windows设备管理器下面没有黄色惊叹号或问号标记的设备，并且在通用串行总线控制器类下面看到以下项目，那么你已经成功地安装该产品的驱动程序
ASMedia XHCI 1.1 Host Controller
获取最新的驱动、软件或其他文档
请访问以下网址获取最新的驱动、软件或其他文档：
https://yunpan.360.cn/surl_yvR4cGtFE3G
适用于以下型号：E3-PCE3142-1A1CPD（1个A型接口,1个支持快带充电C型接口）E3-PCE3142-1A1C（1个A型接口,1个标准C型接口）
