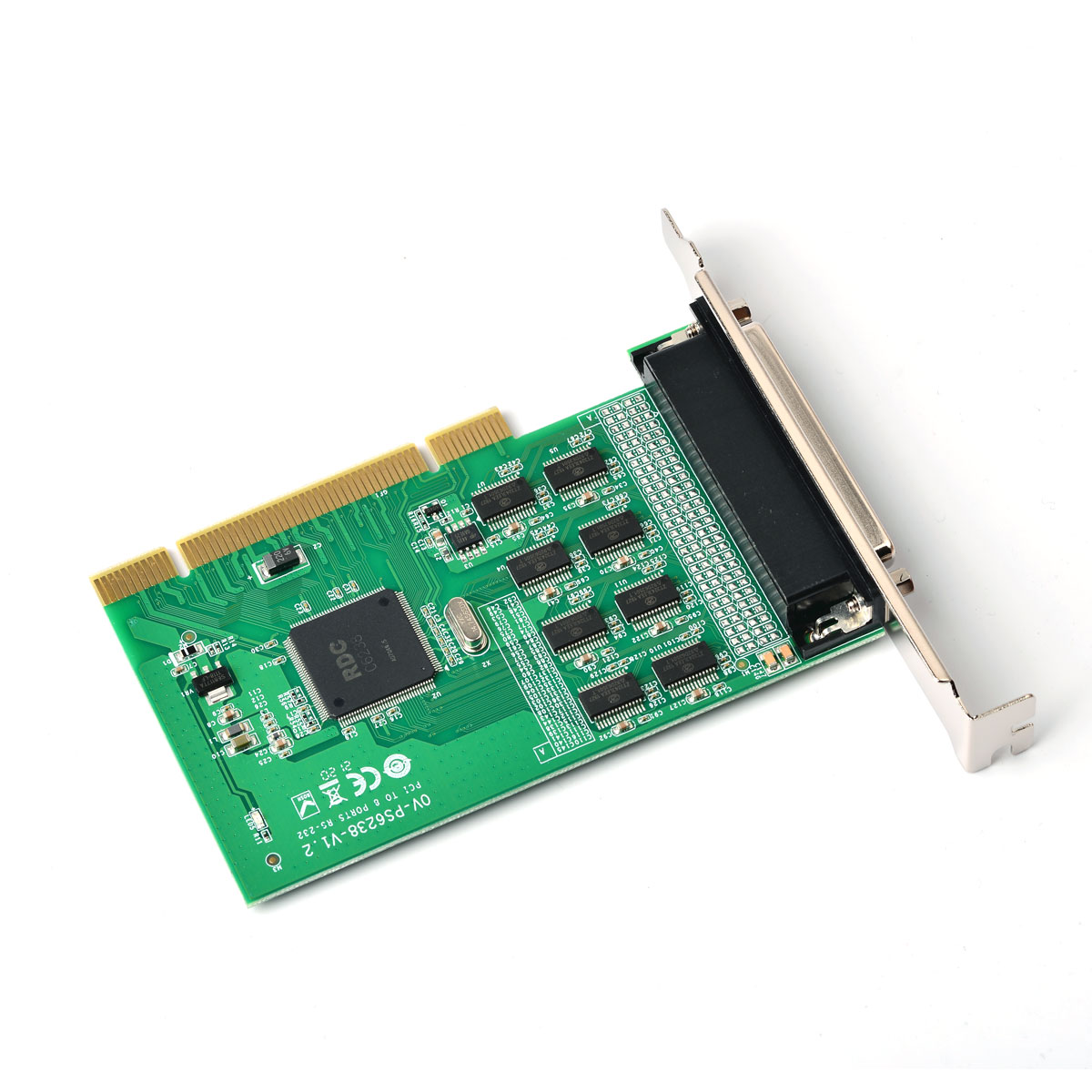

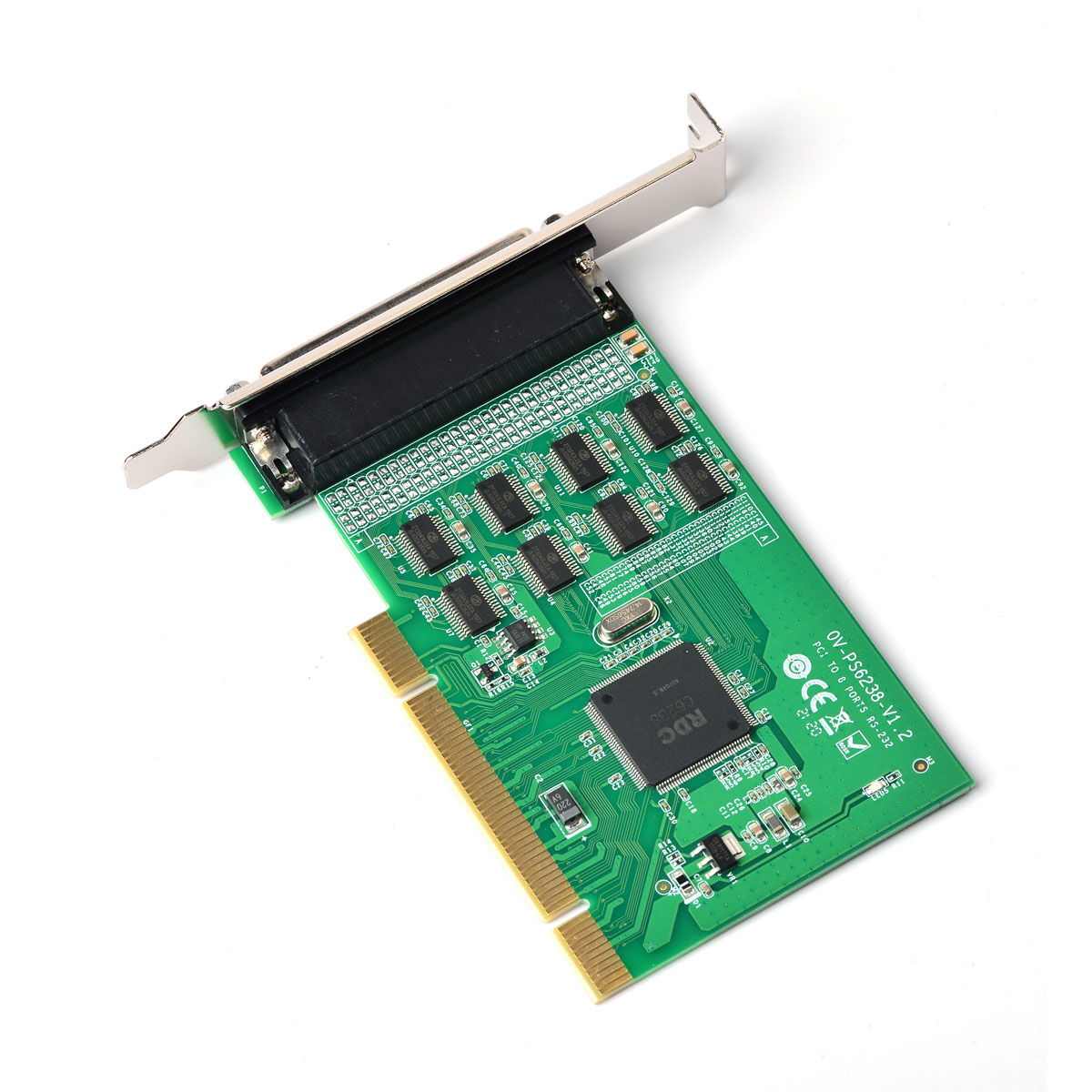

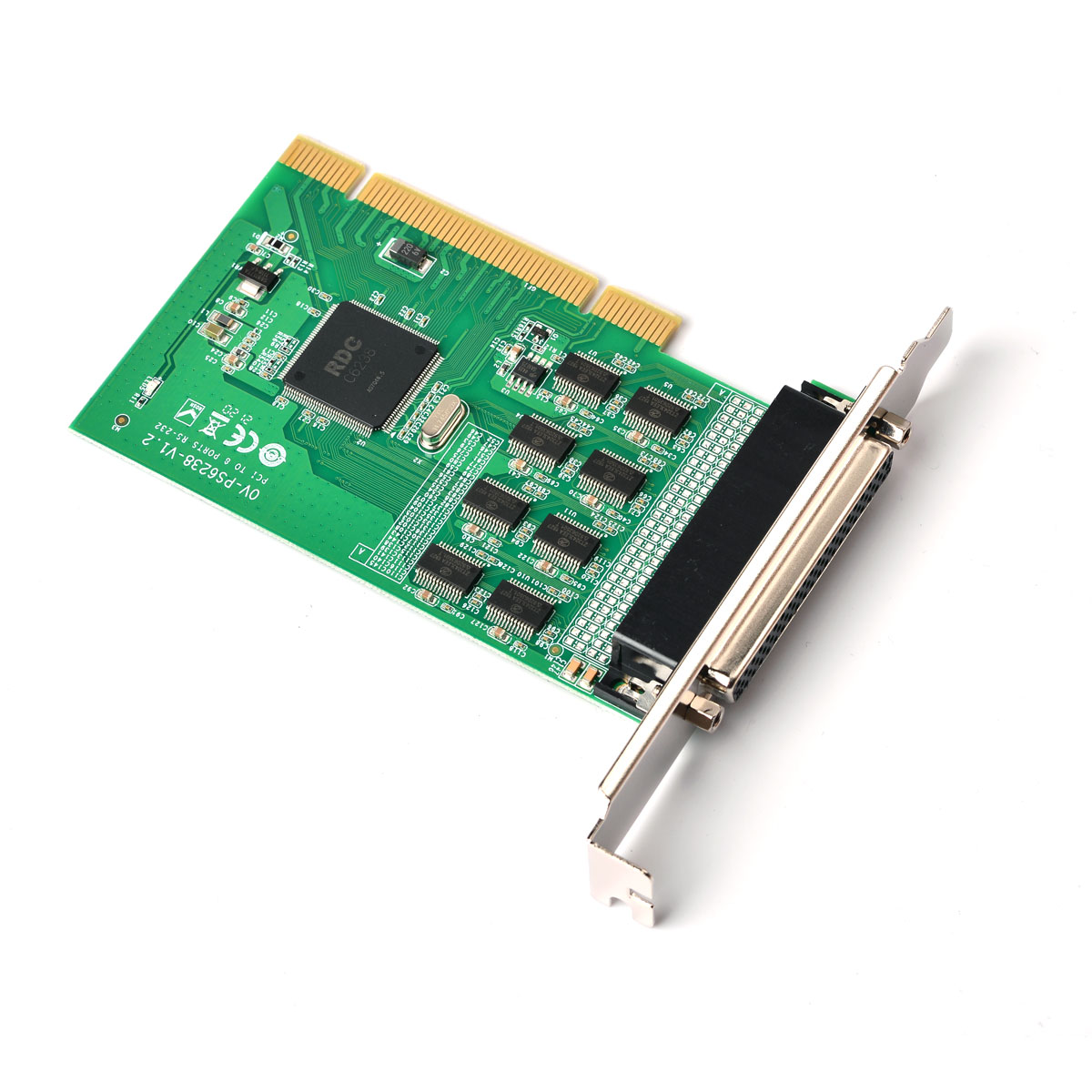

E1- PCI6238-8S 串口卡 (8个 RS232串口,一分8) SYBA新品 静电保护 浪涌保护

E1- PCI6238-8S是一款专门设计的PCI多串口卡，用于工业自动化系统制造和系统集成。由PCI扩展出8个RS-232串口，可以连接多种串口设备，如PC、终端、调制解调器、打印机、扫描仪、显示屏等。特定型号最高数据传输率可以达到921.6Kbps。

串口界面：
RS-232串口传输速度250Kbps，收发均支持64Byte FIFO驱动程序和内建软硬件流量控制。支持DMA传输模式，提高数据传输吞吐量。
信号:RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
连接类型：DB62母头，DB62转8个RS232 DB9头
传输率：120Kbps-921.6Kbps(请参考产品型号表选择）
数据位： 5、6、7、8
停止位： 1、 1.5、2
校验位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF

接口静电保护： 双向保护，接口200W雷击浪涌保护，最大静电保护30KV。

PCI界面：
总线：PCI 32位 33Mhz总线接口
符合PCI规范 2.1版本
支持更改串口端口号

支持操作系统：

Windows 11，10，8，7，Vista，XP, Server系列 32位/64位，Linux，国产操作系统

FG-PMT08S-M FG-PMT08S-CM FG-PMT08S-EM FG-PMT08S-CH FG-PMT08S-EH
PCI8口工业级RS-232多串口卡
使用手册

一、概述
FG-PMT08S本产品是一款专门工业级PCI-E串口卡，用于工业自动化系统制造和系统集成。FG-PMT08S提供8个RS-232串口，可以连接多种串口设备，如PC终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘，显示屏等。每个端口最高数据传输率都可以达到921.6Kbps。

二、产品参数
串口界面：
RS-232串口传输速度高达921.6Kbps，收发均支持64Byte FIFO驱动程序和内建软硬件流量控制。支持DMA传输模式，提高数据传输吞吐量。
信号:
RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
连接类型：DB62母头，DB62转8个RS232 DB9头
传输率：120Kbps-921.6Kbps(请参考产品型号表选择）
数据位： 5、6、7、8
停止位： 1、 1.5、2
校验位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF
接口静电保护： 双向保护，接口200W雷击浪涌保护，最大静电保护30KV。

PCI界面：
总线：PCI 32位 33Mhz总线接口
符合PCI规范 2.1版本
支持更改串口端口号

支持系统：
Windows11,10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x

产品型号：

三、串口定义
1、DB9针型：

2、接口电平
RS232采用负逻辑电平：    -15~-3：逻辑1；    +15~+3：逻辑0；

四、产品外形图

五、驱动程序安装

当插上FG-PMT08S产品时，系统会自动弹出图1所示窗口中，选择“取消”,然后将附带的驱动光盘放在光驱驱动器内，找到文件“SYBA”目录下子目录SYBA EUART DriverSYBA”,操作系统对应的驱动目录如下：

WinXPx86对应WinXP x86  32位系统
WinXPx64对应WinXP x64  64位系统
WinS03x86对应Win Server2003 32位系统
WinS03x64对应Win Server2003 64位系统
WinVistaAndLaterx86对应Windows10,8,7,Vista以及Server 2012，2008等32位系统
WinVistaAndLaterx64对应Windows10,8,7,Vista以及Server 2012，2008等64位系统



在对应的操作系统目录下，找到InstallDriverPackage.bat批处理命令，在Windows Vista以后版本的系统，单击鼠标右键，选择“以管理员身份运行（A）”来运行此文件，双击运行。




勾选信任框，点击安装，安装程序继续运行，安装窗口运行大约一分钟左右自动关闭，安装文件自动安装好驱动程序。
驱动安装过程中，会发现新的硬件，系统自动完成驱动安装，安装完成后，可以打开设备管理器，在设备管理器会增加“多串口卡”这个设备，打开“端口（COM和LTP)”，发现会新增8个串口，如果系统原来存在串口，系统会自动顺序增加串口，如图2：

六、故障及排除：
数据通信失败
A、检查PCI接口
B、检查RS-232输出接口连接线是否正确
C、检查供电是否正常
D、检查接线端子是否连接良好

七、更新驱动程序与驱动下载
驱动下载地址:https://ovxe.lanzoux.com/RDC

八、串口端口参数设置
右键点击相应串口选项，如[PCI to High Speed Serial PortP1(COM3)],点击属性，在高级选项标签里可以更改COM端口号，比如把COM3更改为COM11，如下图：
串口卡FG-EMT08S多串口卡在与设备通信过程中，会自动识设备串口参数，如传输波特率，停止位，校验位等。也可通过串口端口属性来更改相关设置。
