USB转RS422/485转换器 FTDI芯片

性能参数：

1、标准：符合USB2.0  V1.1全速标准，USB速率可达11Mbps

2、USB信号：VCC、DP+、DP-、GND（A型接口）

3、RS485信号：T/R+、 T/R-、 GND

4、RS422信号：T/R+、 T/R-、 RXD+、 RXD-、 GND

5、工作方式：异步工作、点对点、点对多点、2线半双工、4线全双工

6、方向控制、采用数据流向自动控技术，自动判别和控数据据传输方向

7、波特率：300-921600bps，自动侦测串口信号速率

8、负载能力：支持点到多点最多可连接32台从设备

9、传输距离：RS-485/RS-422端1200米（传输速率为9600bps）,USB口不超5米

10、接口保护:±15KV静电保护

11、接口形式:USB端A类接口，DB9公头的连接器连接

12、传输介质:双绞线或屏蔽线

14、使用环境:-20℃到75℃，相对湿度为5%到95%

15、传输距离:0-1200米(921600bps-9600bps)

16、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系统

包装清单

1x USB/RS422/485接口转换器

1x 驱动光盘

1x 说明书

1xDB接线端子

E1-UAD850F

USB转RS-485/422转换器

说明书

一、概述

随着计算机产业的不断发展，USB接口已开始替代计算机原有的各种低速外围接口，然而工业环境中许多重要的设备仍然使用RS485/RS422接口，因此许多用户使用USB转RS-485/RS-422转换器来实现计算机与RS-485/RS-422设备之间传输数据。

E1-UAD850F是一款采用通用串行总线USB到RS-485/RS-422的转换器，采用FDTI公司的芯片，无需外加电源、兼容USB、RS-422、RS485协议，能够通过计算机的USB接口转换为RS-485或RS-422差分信号。

RS-485/RS-422的每个数据线提供流通保护，确保RS-485/RS-422信号正确传输。RS-485/RS-422端通过DB9公头的连接器连接，转换器内部带有零延时的自动收发转换，独有的I/O电路自动控制数据流方向，而不需要任何握手信号（如RTS,DTR等），无需跳线设置实现全双工（RS-422)、半双工（RS-485）模式转换，即插即用。确保适合一切现在的通信软件与接口硬件。

E1-UAD850F接口转换器可以为点到点，点到多点的通信提供可靠连接，点到多点每台转换器可允许连接32个RS-485或RS-422设备，数据通讯速率300-921600bps。

二、性能参数

1、标准：符合USB2.0  V1.1全速标准，USB速率可达11Mbps

2、USB信号：VCC、DP+、DP-、GND（A型接口）

3、RS485信号：T/R+、 T/R-、 GND

4、RS422信号：T/R+、 T/R-、 RXD+、 RXD-、 GND

5、工作方式：异步工作、点对点、点对多点、2线半双工、4线全双工

6、方向控制、采用数据流向自动控技术，自动判别和控数据据传输方向

7、波特率：300-921600bps，自动侦测串口信号速率

8、负载能力：支持点到多点最多可连接32台从设备

9、传输距离：RS-485/RS-422端1200米（传输速率为9600bps）,USB口不超5米

10、接口保护:±15KV静电保护

11、接口形式:USB端A类接口，DB9公头的连接器连接

12、传输介质:双绞线或屏蔽线

14、使用环境:-20℃到75℃，相对湿度为5%到95%

15、传输距离:0-1200米(921600bps-9600bps)

16、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系统

三、连接器和信号

RS-485/RS-422输出信号及接线端子引脚定义

四、硬件安装及应用

安装E1-UAD850F接口转换器前请仔细阅读本产品及设备使用说明书，将产品插到计算机USB接口，本产品采用USB/DB-9转换器为产品的输入/输出接口，无需跳线设置自动实现RS-485或RS-422通信方式，另配DB9接线端子与设备相连，为了保证收发数据稳定性，端子与设备间使用双绞线连接。

   转换器与设备端采用RS-422接线方式时，T/R+ T/R-为数据发送，RXD+ RXD-为数据接收。转换器与设端采用RS-485接线方式时，T/R+ T/R-分为别RS-485的A+（A）与A-（B）。GND代表公共地线。

E1-UAD850F转换器支持以下四种通信方式：

1、 点到点/四线全双工

2、 点到多点/四线全双工

3、 点到点/两线半双工

4、 点到多点/两线半双工

转换器作为全双工或半双工接线时，为了防止信号的反射与干扰，需要在线路的末端接一个匹配电阻（参数为120欧姆1/4W）

五、通信连接示意图

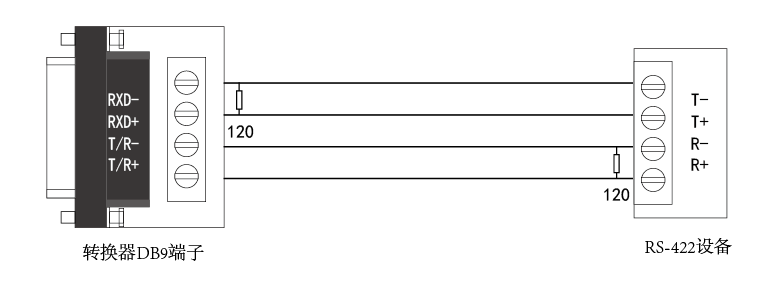

1、RS-422点到点/四线全双工

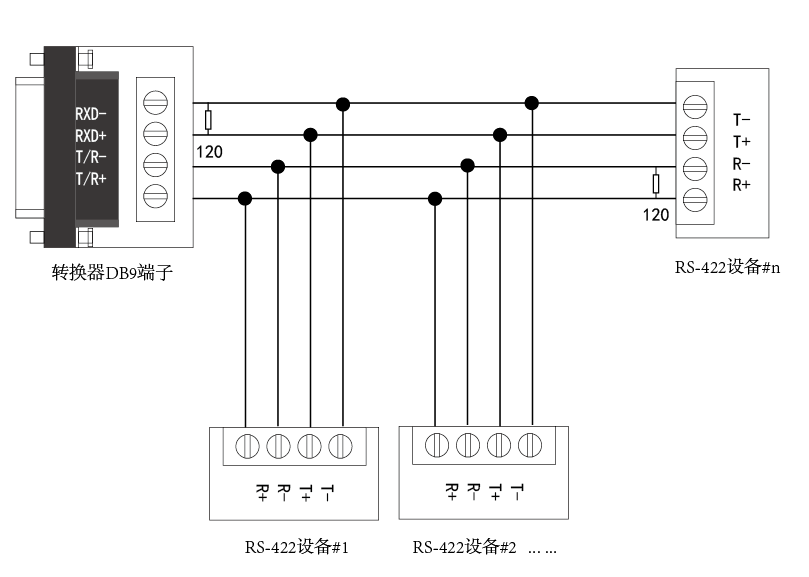

2、RS-422点到多点/四线全双工

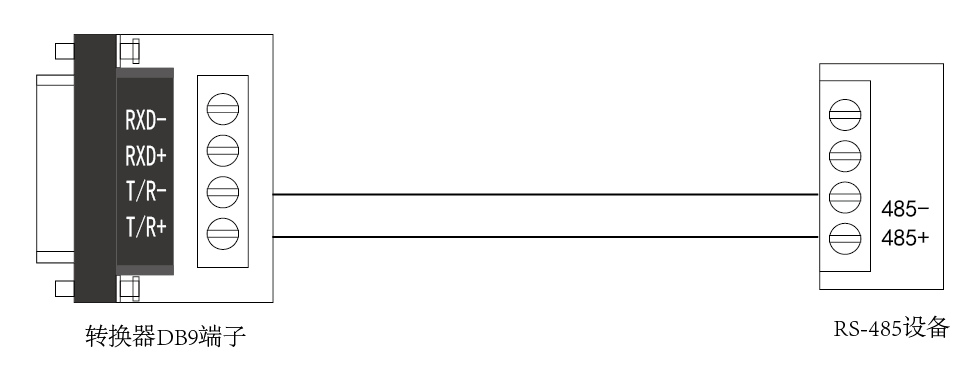

3、RS-485点到点/双线半双工

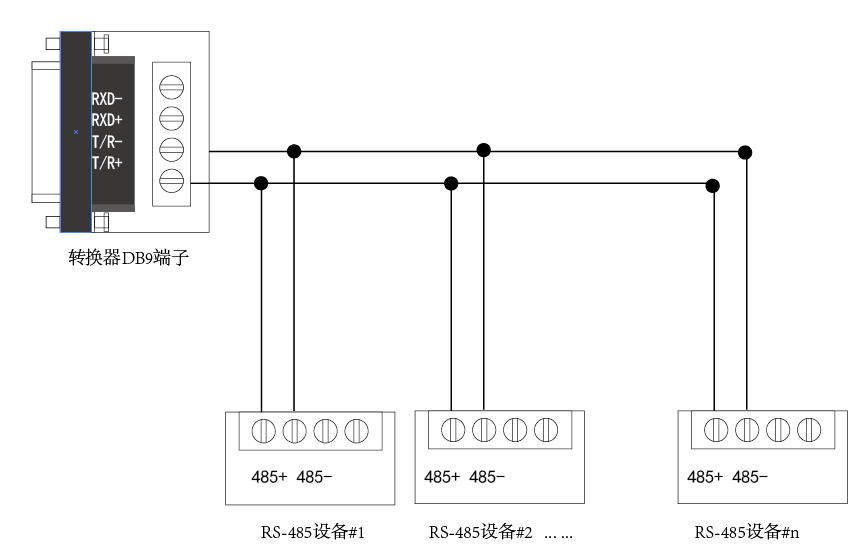

4、RS-485点到多点/双线半双工

六、故障及排除

1、数据通信失败

A、检查USB接口是否正确，在计算机设备管理端口是否有新增串口

B、检查RS-485/RS-422输出接口接线是否正确

C、检查供电是否正常

D、检查接线端子是否连接良好

2、数据丢失或错误

A、检查数据通信设备两端数据速率、格式是否一致

七、安装驱动程序

当插上E1-UAD850F产品的时候，系统管理器会在其他设备出现带黄色叹号的“USB Serial Port”设备。打开产品附带的驱动光盘，在FDTI目录下，选择USB2.0 Driver目录，找到计算机对应的操作系统，比如“win xp Server2003 2008 2012 Vista 7 8 8.1 10 32-64bit”目录，运行“CDM211216_Setup.exe”驱动安装程序，按照程序操作指引自动完成驱动安装,安装完后 ，在端口（COM和LPT1）下新增USB Serial Port(COMx)

八、串口端口参数设置

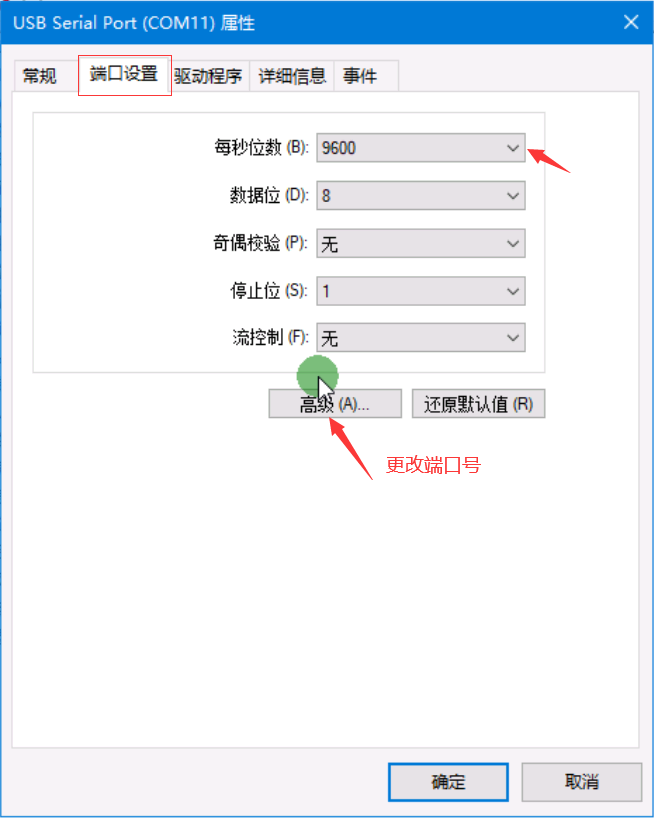

右键点击相应的串口选项，如"USB Serial Port(COM1x)", 单击属性，在“端口设置”标签里可以更改COM端口号， 设置传输波特率、数据位、奇偶校验、停止位、流控制等参数。参见下图：设置波特率时请参考设备波特率传输要求，设备端或应用软件必须与电脑端口波特设置一致，才能确保数据正确传输。
